002无线核相仪

320B无线高压核相电流相位仪







      核相、电流、频率、相位、验电测试,核相电压等级100V-550kV,核相距离160m,频率45Hz-75Hz,电流量程0-20000A,3.5寸彩屏,向量图指示,语音核相
320B无线高压核相电流相位仪又名全智能无线高压语音核相仪、无线高压核相器、无线高压核相电流表等,由无线接收器、钩式探测器、伸缩绝缘杆等组成。钩式探测器不同于传统核相仪需要连接金属探测挂钩,而是采用了一体化钩式设计,内置双层柔性线圈,能同时测试高压电流、核相、相位、相序、频率等,柔性线圈测试电流量程广、线性好、精度高,可以直接挂在线路上测试,省时省力,可钩Ф168mm的导线,或168mm×245mm的母排;接收器采用3.5寸真彩液晶屏,同屏显示核相结果、电流、相位、频率等,有向量图指示,“X信号正常、Y信号正常、同相、异相”等语音提示,清晰直观。空旷地面核相距离可达160m远,能对100V~550kV的电压线路全智能核相,其中35kV以下的裸导线可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将钩式探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,更加安全!本核相仪还同时具有高压验电器、高压相位表、高压相序表的功能,可以用于验电、相序测试,变压器组别判断等。

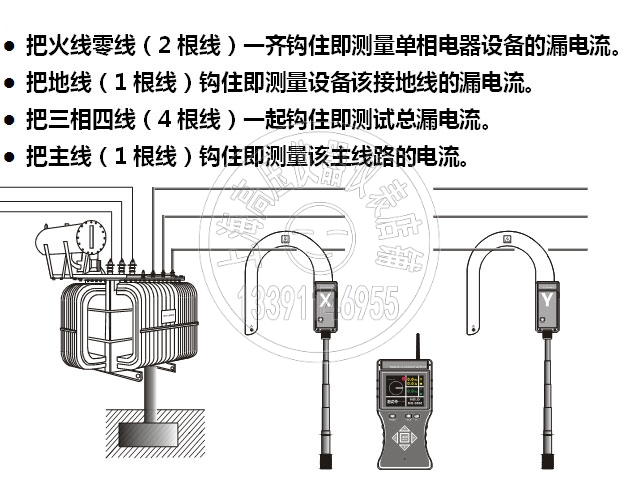

 320B型的X探测器具有高低压电流、漏电流测试功能,电流测量范围为0~20000A,同时满足核相、电流、漏电流、相位、相序、验电测试;也可以用于高压线缆漏电巡查:将具有测试电流功能的X探测器钩在电缆上,沿线巡查,若接收器由有较大电流显示突变为很小电流或无电流显示,该点即为电缆漏电点。

功    能 高低压无线语音核相,电流、漏电流、频率、相位、相序、验电测试;多芯电缆漏电巡查等
电    源 DC 3.7V可充锂电池,USB充电接口,连续工作约10小时
测试方式 钩式探测器,可以挂在线路上或钩住导线测试
传输方式 315MHz、433MHz无线传输
核相距离 160米
显示模式 3.5寸真彩液晶屏显示
可测线径 Ф168mm的导线,或168mm×245mm的母排
量    程 核相电压等级:AC 100V~550kV
相位:0.0°~360.0°
频率:45Hz~75Hz
电流:0.00A~20000A
分 辨 力 0.1°;0.1Hz;10mA
精    度 相位:≤±10° (23℃±5℃,80%RH以下)
频率:≤±2Hz (23℃±5℃,80%RH以下)
电流:0~6000A,±3%±5dgt; 6000A~2000A,±4%±5dgt;
(23℃±5℃,80%RH以下)
相别定性 同相:-30°~30°;异相: 90°~150°和210°~270°
语音功能 同相、异相、X信号正常、Y信号正常等语音功能
绝缘杆尺寸 拉伸后长约5m;收缩后长约1m(5节)
数据存储 9999组
核相方式 接触核相:35kV以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)
非触核相:35kV以上裸导线,或110kV以上线路采用非接触核相。(带绝缘杆操作)
验电指示 探测器“嘟--嘟--嘟”蜂鸣声
换    档 自动换档
位置误差 测试电流时导线位置误差的影响:A区无位置误差;B区约增加0.2%;C区约增加2%(见后图)
采样速率 2次/秒
仪表尺寸 钩式检测仪:长宽厚310mm×270mm×52mm
接收器:长宽厚250mm×100mm×40mm
背光控制 上下箭头键调整背光亮度
感应强度控制 根据感应的电场强不同,探测器能自动控制放大倍数,便于排线密集场所核相
数据保持 测试模式下按HOLD键保持数据,再按HOLD键取消保持
退出功能 ESC键退出当前功能界面,返回上级目录
数据查阅 按ENTER进入数据查阅模式后,按箭头键翻阅所存数据
无信号指示 当接收器没有收到发射信号时动态显示“----”符号
自动关机 开机约15分钟后,仪表自动关机,以降低电池消耗
电池电压 当电池电压低于3.2V时
探测器:电源指示灯慢闪,提醒充电
接收端:电池电压低符号显示,提醒充电
额定电流 探测器:35mA max;接收器:300mA max
仪表质量 钩式检测仪:496g(含电池)
接收器:395g(含电池)
绝缘杆:1.45kg
总质量:13.5kg(含仪表箱)
工作温湿度 -10℃~40℃;80%Rh以下
存放温湿度 -10℃~60℃;70%Rh以下
干    扰 无特强电磁场;无433MHz 、315MHz同频干扰
绝缘强度 绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)
检测仪:2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)
接收器:2000V/rms(外壳前后两端之前)
结    构 防滴漏Ⅱ型、IP63
适合安规 GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T971-2005》要求
符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003

钩式探测器 2个(X、Y各1个)
接收器 1台
天线 3根
伸缩绝缘杆 2根
铝箱 1个
USB充电器、充电线 1套
锂电池 3个(仪表内)
自校线 1根
用户手册、保修卡、合格证 1套
