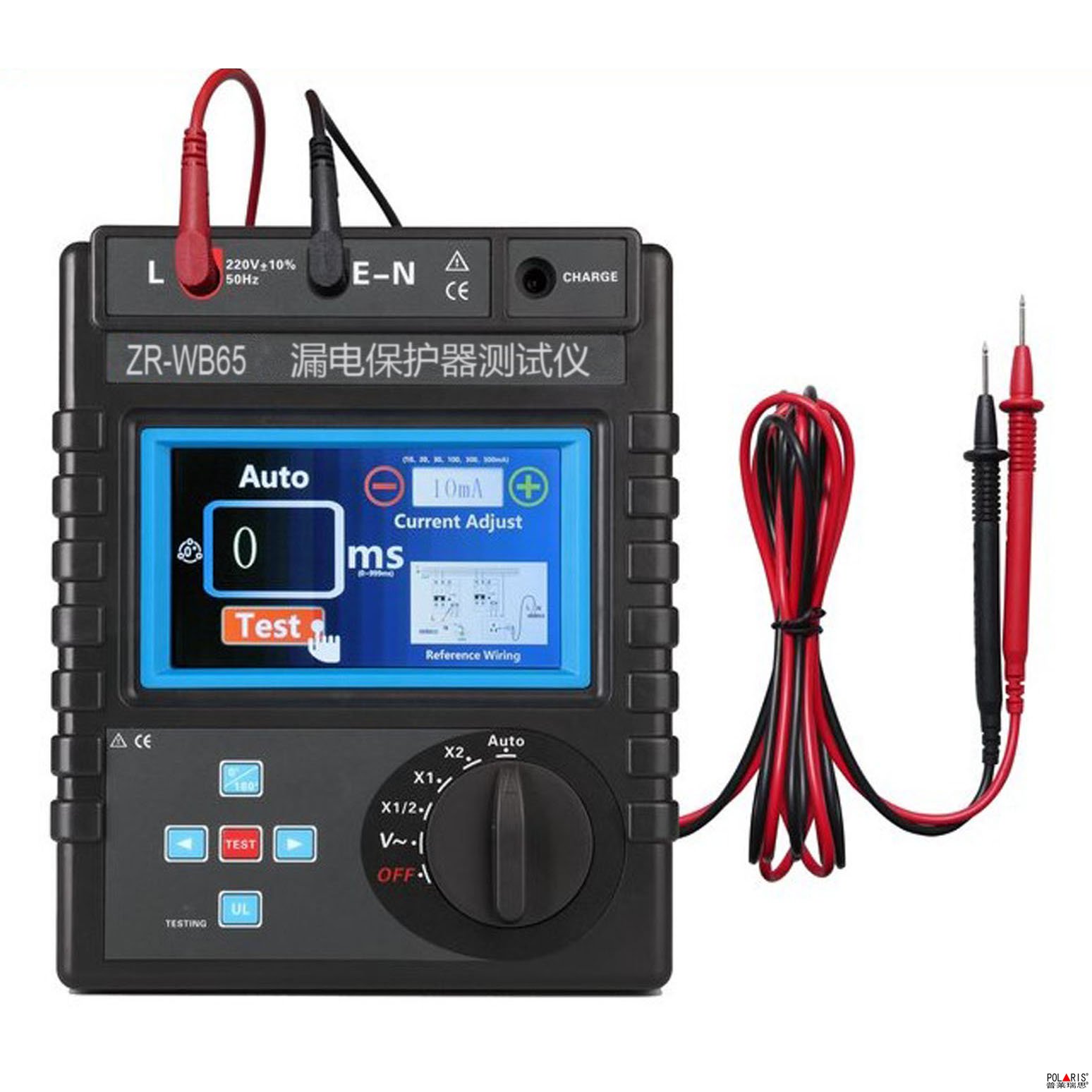

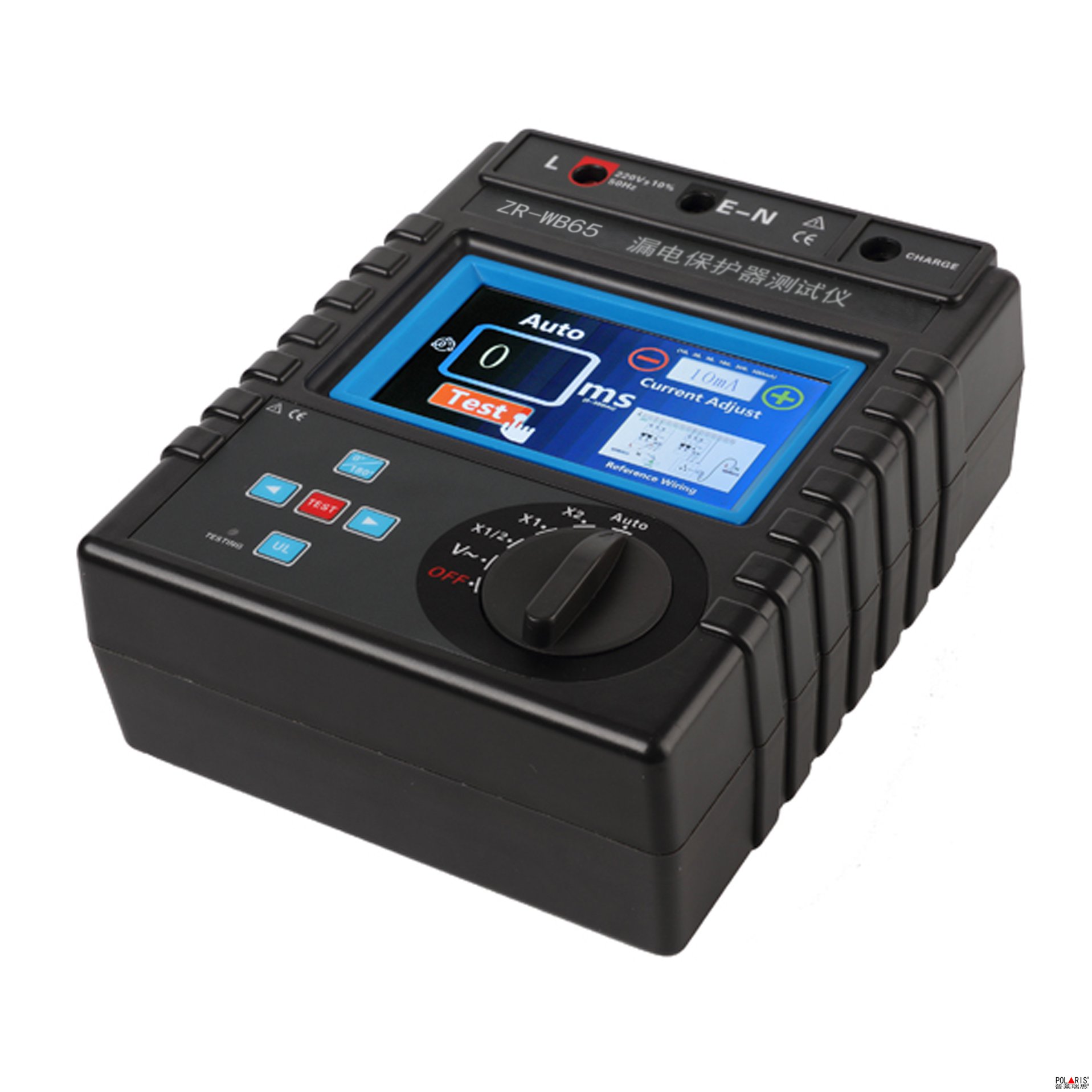

ZR-WB65漏电保护器测试仪







ZR-WB65漏电保护器测试仪专为现场在线测试各种漏电保护器的线路交流电压、以及漏电动作时间，采用854×480全彩触摸LCD显示，具有电池电量显示、设定故障电压指示、背光亮度调节、内设接线指导图，方便直观，操作简便。测试电流从5～1000mA分十六档，测试漏电流动作时间量程为0～999ms，仪表精度高、体积小、重量轻、外观精致，便于携带，是各种漏电保护器现场或

漏电动作时间量程：0ms~999ms
线路交流电压量程：0~600V
漏电动作电流量程：5mA～1000mA
额定电压：AC 220V（漏电保护开关测试时，仪表接口之间）
漏电保护开关测试线路：220V/380V
LCD：5英寸TFT彩色触摸屏
内部设接线指导图

专为现场在线测试各种漏电保护器的漏电动作时间、以及线路交流电压。测试电流从5～1000mA分十六档(5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000mA)，测试漏电流动作时间量程为0～999ms，采用5寸全彩触摸屏LCD显示，具有电池电量显示、自动关机、设定故障电压指示、背光亮度调节、当前日期时间显示、数据存储功能，内设接线指导图，指示清晰，操作简便。仪表精度高、体积小、重量轻、外观精致，便于携带，是各种漏电保护器现场或室内检测的理想工具。


产品特点
1.漏电保护测试仪，采用触摸彩屏，具有测试电流及倍率选择、相位角度选择、设定故障电压指示、背光亮度调节、内设接线指导图、电池电量显示等功能。
2.可选5～1000mA十六档测试电流，满足各种使用需求。
3.具有交流电压测试档位，可测试保护器实时线路交流电压。
4.采用可充电大容量锂电池。

一、量程及精度

测量功能	量程	精度
漏电动作时间	0～999ms	±5%rdg±3dgt
漏电流	0～1000mA	±10%rdg±5dgt
交流电压	0～600V	±2rgt%rdg±3dgt



二、其他参数

电    源	7.4V 可充电锂电池(充满约8.4V)
额定电压	AC 220V（漏电保护开关测试时，仪表接口之间）
漏电保护开关测试线路	220V/380V
漏电电流档位	(5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000)mA
交流电压档位	0～600V
失效信息指示	LCD显示“999”超时指示，可能测试的额定动作电流档位太小或漏电保护器有故障
测试线长	1.8m
测试模式	手动或自动
显示模式	LCD：5英寸TFT彩色触摸屏
仪表尺寸	215mm×178mm×83mm
仪表质量	主机：约944g（含电池）；总重量：约2kg（含包装）
电池电压	当电池电压降到7.0V时，提示电池电压低，请及时充电。此时测量的数据同样是准确的
工作电流	365mA Max
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-10℃～60℃；70%RH以下
绝缘耐压	100MΩ或更大, AC2kV/rms(外壳与螺丝之间)
适合安规	IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准)

型号	漏电电流 档位	漏电动作 时间量程	交流电压 量程	充电功能	特点
ZR-WB60	15～500mA	0～999ms	无	无	便携式 测量漏电动作时间
ZR-WB65	3～500mA	0～999ms	0～280V	无	超大LED屏幕 测量漏电动作时间
ZR-WB70	5～1000mA	0～999ms	0～600V	有	彩色触摸屏 测量漏电动作时间

主机	1台

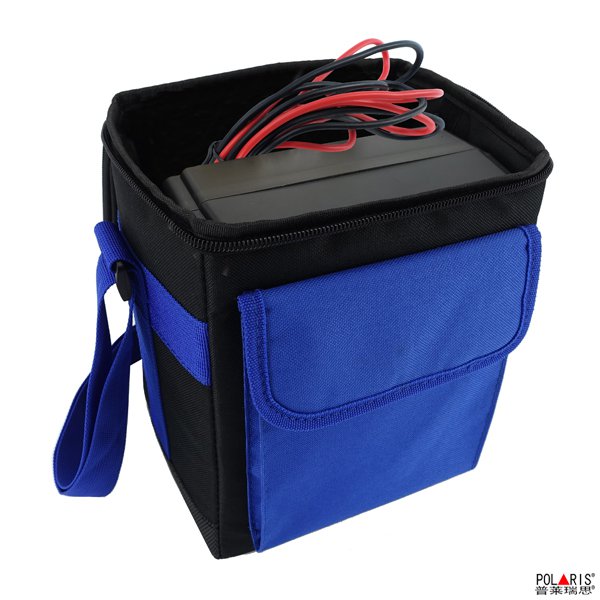

仪表包	1个
充电器	1个
表笔测试线	2条
鳄鱼夹	1个
插座测试线	1条
包装盒	1个
用户手册、保修卡、合格证	1份
