004管线探测仪

GXY-6000地下管线探测仪

一、简介:



GXY-6000地下管线探测仪功能强大、性能优越,但它总是一种工具,是辅助人来解决问题的一种工具,它有时不能直接告诉人们管线和故障的具体位置,但是,操作者可很容易根据仪器所反映的各种信息加以判断做出结论。

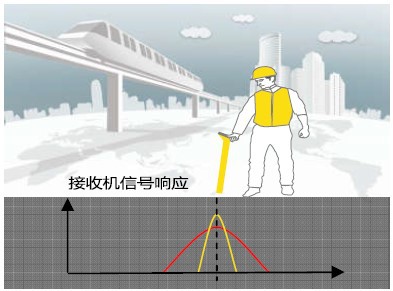

精确的窄带滤波技术、优质的频率中心控制技术

l        窄带滤波技术保证了强大的抗干扰能力

l        频率控制技术保证了频率的点点对应

l        屏蔽其它外界干扰信号

l        适用于铁路、高压线下等强磁场环境下

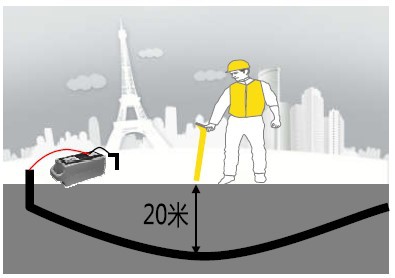

探测深度可达20

l        12瓦大功率发射机保证了强大功率输出

l        高灵敏度的接收机保证了弱信号的接收

l        优质的输出与接收造就了20超深探测

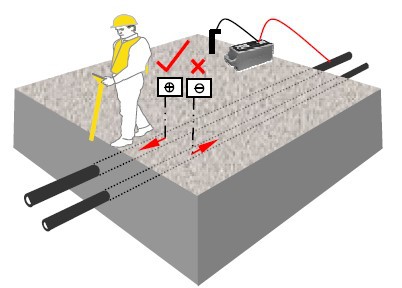

信号方向指示功能有助精确判断目标管线

l        精准便捷的方向指示功能

l        信号方向指示功能便于寻找目标管线

l        特别适用于探测复杂及密集管线

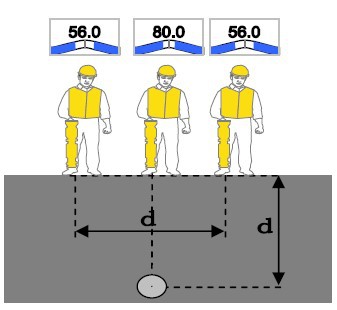

自动提示的70%测深法

l        简单易行的自动测深模式

l        通过图形及提示音可轻松确定70%信号点

l        深度值准确无误

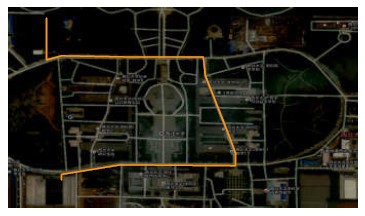

GPS地理定位

l        测试与GPS地理位置紧密相连

l        探测路径自动成图

l        测试结果可输入GIS系统

l        实现地下管线的测绘一体化




二、基本功能

1、能快速有效地确定地下金属管线的走向和深度。

2、具有信号强度指示、左右箭头指示、罗盘方向指示。

3、探测管线最大深度可达20

4、自动测深:当仪器置于管线上方时,自动显示目标管线真实深度。

5、信号识别:从信号幅度、信号方向、信号相位三个维度进行电缆的准确识别。

6、电流方向指示:可跟踪信号的电流方向、相位,有效提高查找路径的准确性。

7、自动提示的70%测深法,通过图形及提示音可轻松确定70%信号点。

三、技术参数

1、发射机参数

本机为多频大功率发射机,以恒功率输出、自动匹配外部负载,保证本机工作在最佳状态。具有欧姆表功能,能探测外部电压及测试持续的环路电阻,可协助判断故障性质。

l        可供选择频率:输出31种频率的正弦交流信号,分别是98Hz128Hz256Hz480Hz491Hz512Hz577Hz640 Hz815Hz982Hz1.02kHz1.17KHz1.45KHz1.52KHz4.1KHz8.01KHz8KHz8.44KHz9.5KHz9.82 KHz29.4KHz33 KHz38 KHz65.5 KHz78.1KHz80.43 KHz82KHz83.1KHz89KHz133KHz200 KHz、。

l        故障检测及识别信号定位模式、送音模式,电流方向信号SS LowSS High

l        具有智能信号识别相位功能;

l        欧姆表功能,可检测外部电阻、外部危险电压提示;

l        三种信号发射方式:直连法耦合法感应法;

l        显示内容:频率设置,电池状态,数字显示输出电流和回路电阻,输出模式,外接电源,外部电压警示;

l        输出功率可调,低档、中档、高档、满档四种档位;

l        最大输出电流不小于1A;最大输出功率不小于12W

2、接收机参数

接收机使用3.5寸真彩液晶显示,显示信号强度数字、幅度光条、罗盘指向、左右箭头指向、电流方向指示,用于指示信号的强弱、光电缆定位、故障检测、光电缆识别、深度测量。

l        宽峰值、谷值、窄峰值、宽峰值箭头、峰值加谷值5种显示方式

l        具有宽带接收技术,可根据客户需求提供个性化定制(100Hz-200kHz内)

l        可供选择频率:10种,分别是50Hz60 HzLF577Hz8KHz33 KHz82KHz133KHz,电流方向信号SS LowSS High

l        数字直读深度范围:0-20。精度:3以内±5%8以内±10%

l        显示内容:信号强度、信号幅度光条、左右箭头指示、罗盘方向指示、电流方向指示、电流相位显示、实时深度指示、智能信号识别相位、信号增益。

l        具有罗盘导向指示功能。

l        具有智能信号识别相位功能。

l        可选配外接A字架进行光电缆故障精确定位。

l        可外接耦合钳进行光电缆精确识别。

l        信号识别:从信号幅度、信号方向、信号相位三个维度进行光缆的准确识别。

l电流方向指示:可跟踪信号的电流方向、相位,有效提高查找路径的准确性。

l        3.524位色真彩液晶显示。背光亮度可调,适应各种环境。
