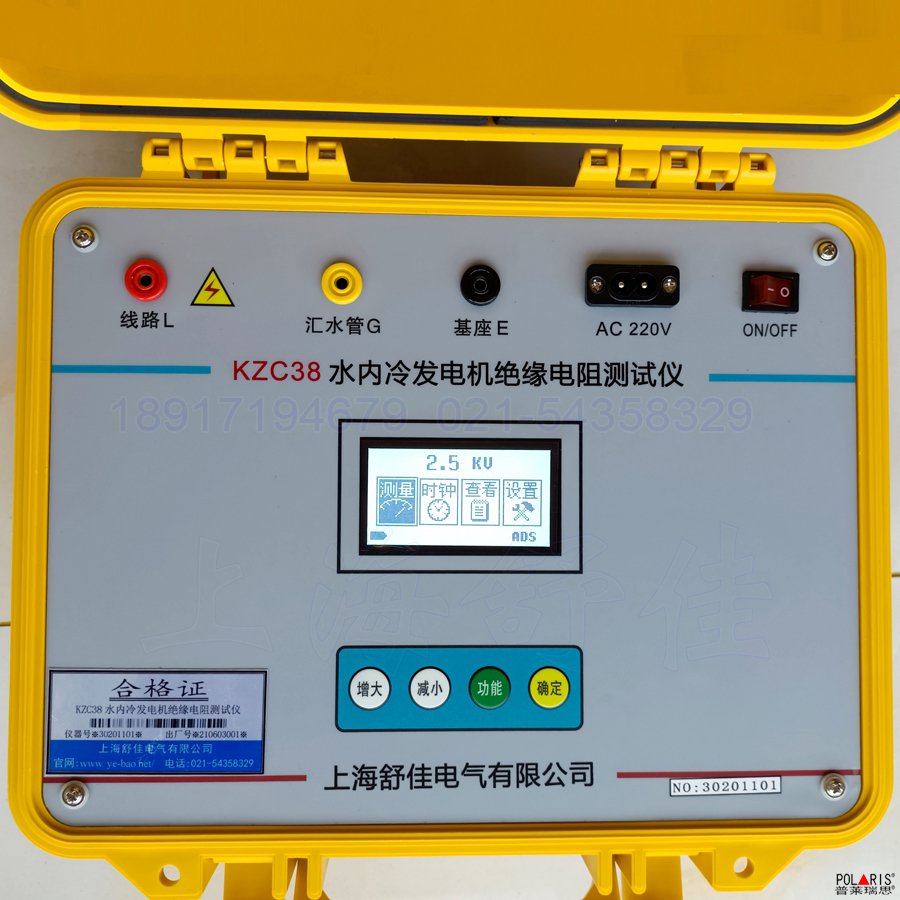

一、概述
水内冷发电机绝缘电阻测试仪专用于水内冷发电机的绝缘测量试验，同时也可用于试验室或现场做其它材料的绝缘测试。
仪器输出电流大于20mA，输出电压最大2500V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。
测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。
二、技术性能
1、额定电压：DC 2500V
工作电压：额定电压×（1±10%）
2、测量范围：绝缘电阻 1MΩ～20GΩ
吸收比、极化指数 1～19.99
3、误差范围：±10%RDG，（当1MΩ～5GΩ）
±20%RDG，（当0.1MΩ～1MΩ；5GΩ～20GΩ）
4、短路电流：＞20mA
5、绝缘电阻：50MΩ（1000V）（测量线路与外壳间）
6、耐 压：AC 5kV 50Hz 1min （测量线路与外壳间）
7、工作电源：180～270VAC，50Hz/60Hz±1%
8、工作环境：温度0～40℃，相对湿度20～80%
9、外形尺寸：320×240×135mm3
10、重 量：5kg

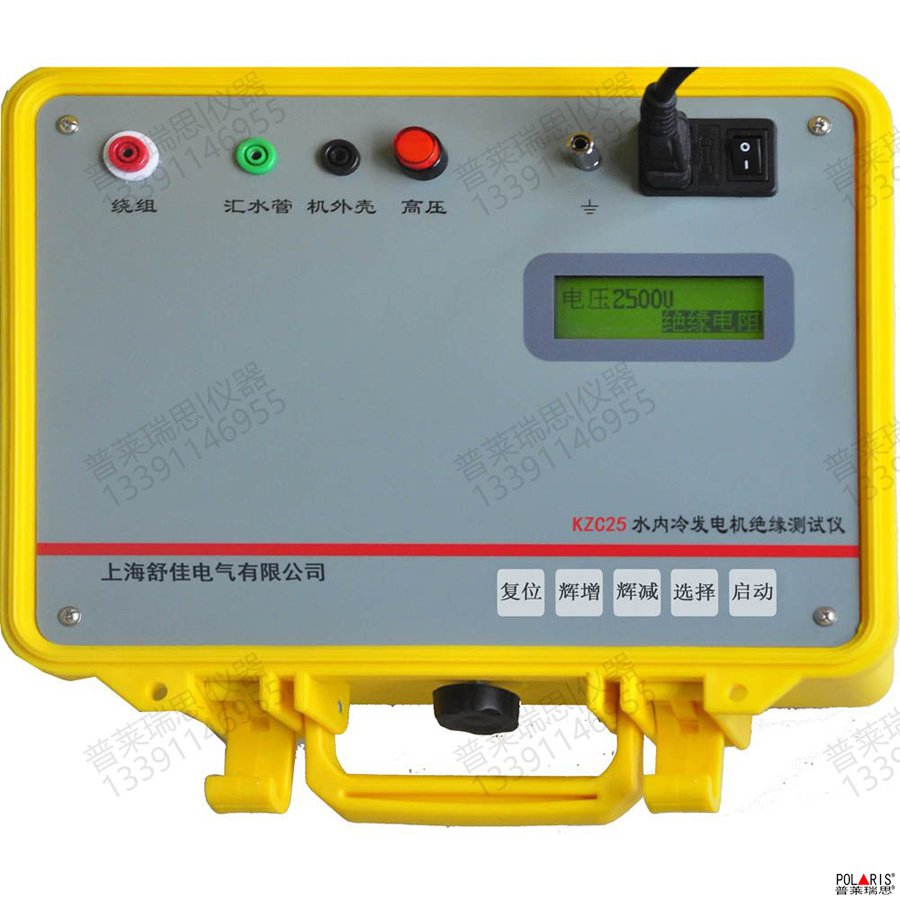

一.概述
检查电气设备的绝缘性能，测量绝缘电阻是最简单快速的基本方法，公司调查了国内外多种水内冷发电机绝缘电阻测试仪，设计了水内冷发电机绝缘测试仪。该仪器测量原理新颖，操作简便，精度高，整机采用全集成电路，耐振动，工作稳定性好，输出短路电流大，在现场环境下抗干扰能力强，能满足目前发电厂的测试要求。该仪器具有计时，报警和数据存贮等功能，可方便地测量绝缘电阻，吸收比，极化指数等参数
二．安全措施
1.使用本仪器前一定要认真阅读本手册。
2.仪器的操作者应具备一般电气设备或仪器的使用常识。
3.本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
3仪器应避免剧烈振动。
4.对仪器的维修、护理和调整应由专业人员进行。
5.测试过程中严禁碰触测试引线！
6.测试完毕后最好短路测试端人工放电！
7.严格遵守安全操作规程。
8.非测试人员必须远离高压测试区，测试区必须用栅栏或绳索、警视牌等明显表示 出来。
三.性能特点
1.中文菜单操作，使用方便。
2.可实现绝缘电阻、吸收比、极化指数等参数的全自动测量。
3.保留15秒及每一分钟数据，直到第10分钟，并自动计时。
4.可存贮10组测量数据，以便随时分析和存档。
5.功能全面，具有测试、存贮、报警、调阅等功能。
6.测试结束后可自动放电。
7.输出短路电流大，抗干扰能力强。
四．技术指标
测试范围：5 MΩ～10000 MΩ
分辨率：最小0.01 MΩ
精度： ±（10%·R+2字）
测试电压：2.5KV
输出短路电流：≥3mA
显示方式：点阵液晶显示器
供电方式： AC220V
环境温度：0～40℃
环境湿度：<90%RH，无结露
一、概述

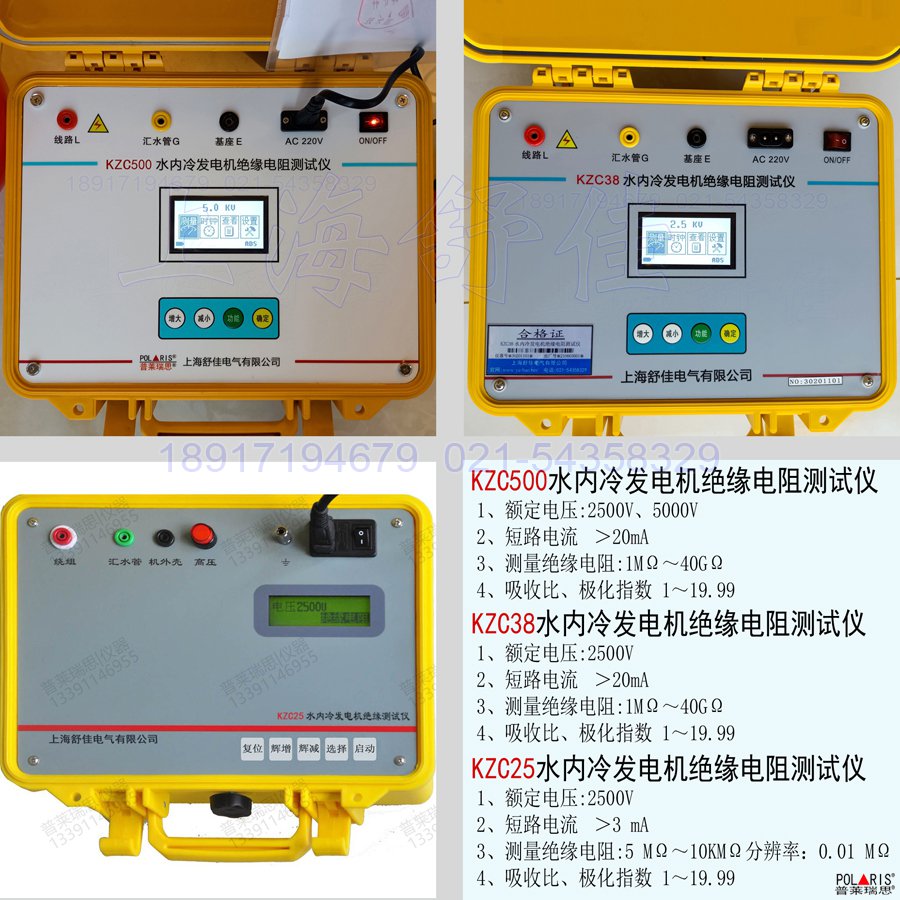

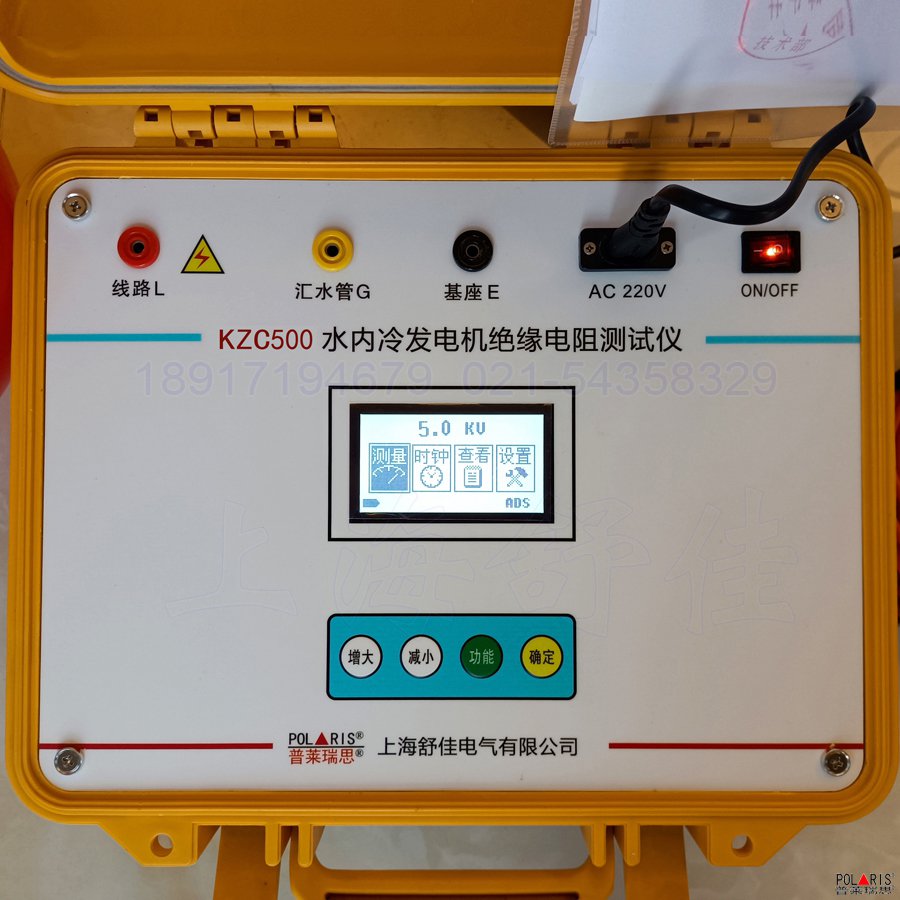

KZC500水内冷发电机绝缘电阻测试仪专用于水内冷发电机的绝缘测量试验，同时也可用于试验室或现场做其它材料的绝缘测试。
仪器输出电流大于20mA，输出电压最大5000V 。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。
测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。
产品特点：
● 自动对水极化电势进行补偿调节。机座与汇水管间的电阻小至3kΩ（2500V）/6kΩ（5000V），也可保证测量准确度。
● 输出功率大，线路对汇水管间的负载电阻可低至100kΩ(2500V为75kΩ),绝缘电阻测量可低至1MΩ。
二、
技术性能
1、额定电压:2500V、5000V
2、测量范围:绝缘电阻1MΩ～40GΩ
吸收比、极化指数 1～19.99
3、误差范围:±10%RDG，（当1MΩ～5GΩ）
±20%RDG，（当0.1MΩ～1MΩ；5GΩ～40GΩ）
4、工作电压 额定电压×（1±10%）
5、短路电流 ＞20mA
6、绝缘电阻 50MΩ（1000V）（测量线路与外壳间）
7、耐 压 AC 5kV 50Hz 1min （测量线路与外壳间）
8、工作电源 180～270VAC，50Hz/60Hz±1%
9、工作环境 温度0～40℃，相对湿度20～80%
10、外形尺寸 320×240×135mm3
11、重 量 5kg
